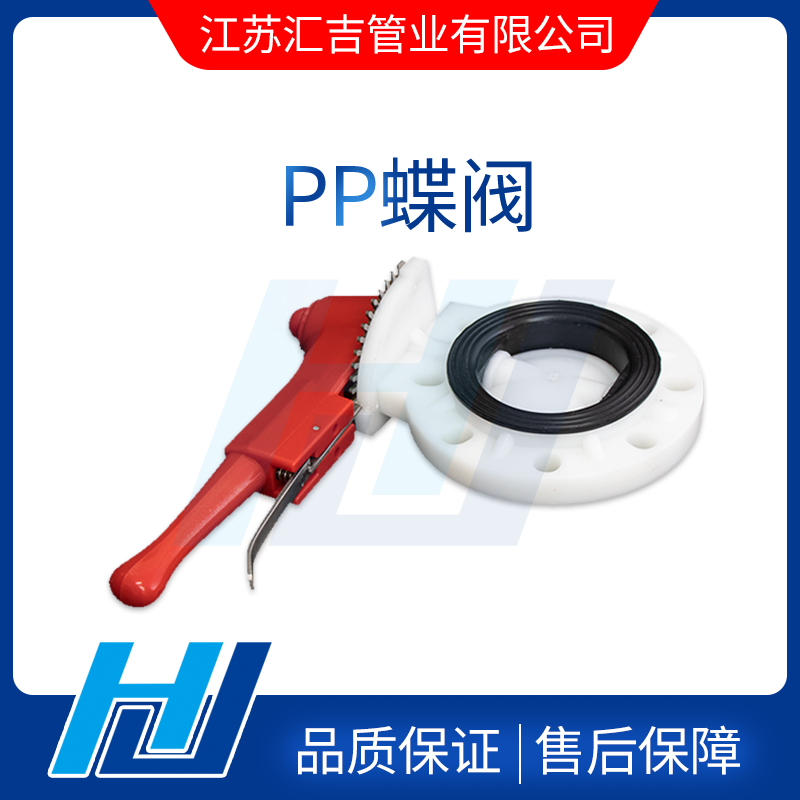

pp蝶閥氣源信號在運行時的作用力
pp蝶閥常在大口徑低壓管道上安裝使用，按照蝶閥密封形式分類，可分為氣動軟密封蝶閥、氣動硬密封蝶閥、氣動自密封蝶閥等；按照氣動執行機構分類，可分為雙作用氣動蝶閥、單作用氣動蝶閥。pp蝶閥由雙作用定位器輸出的氣源信號壓力，分別輸入執行機構活塞左、右兩個氣室之中。由于輸入兩側氣室的氣源壓力不同，在兩個氣室之間會形成壓差，從而推動活塞作直線運動，通過齒輪、齒條傳動。
我們將活塞的直線運動轉換成執行機構主軸的旋轉運動，當左、右兩個氣室壓力平衡的時候，運動停止。如果需要調節流量，則需要在執行機構作旋轉運動的同時帶動閥桿、閥芯做旋轉運動，以改變閥芯、閥座間的流通面積，以達到調節目的。定位器輸出的氣信號壓力輸入到氣動執行器無彈簧一側的氣室中，由于活塞上的氣信號壓力作用在推力和彈簧力之間存在差值的情況下，氣缸活塞會做直線運動。
我們通過齒輪和齒條傳動使得氣信號壓力形成的推力與彈簧力平衡，則運動停止。在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，蝶閥有彈密封和金屬的密封兩種密封型式，彈性密封閥門的密封圈可以鑲嵌在閥體上或附在蝶板周邊。
